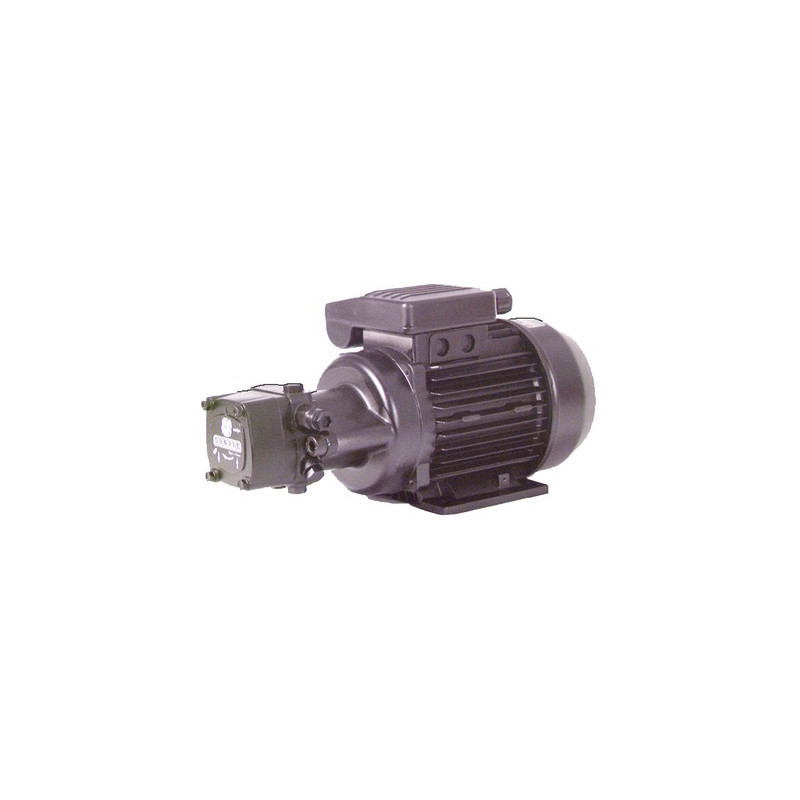

Gruppo di trasferimento bassa pressione GAPA J6 BP- DIFF - 309042

Gruppo per gasolio domestico UTILIZZO : È utilizzato negli impianti troppo distanti dalla cisterna gasolio. Esso viene installato il più vicino possibile alla cisterna e servirà all'avvio del bruciatore. L'installazione del gruppo è monotubo cioè senza ritorno alla cisterna a partire dal gruppo (il ritorno si effettua sull'anello del circuito) Per determinare il portata necessario per alimentare l'installazione bisogna conoscere il tipo di alimentazione della pompa per bruciatore in loco Se tale pompa è in installazione monotubo (nessun tubo collegato all'orifizio del ritorno o vaschetta filtro per ricircolo) bisogna tener conto del portata dell'ugello in loco e prevedere un margine del 50% in più. Per una pompa di bruciatore collegata in bitubo (vaschetta filtro con condotto di ritorno alla cisterna) bisogna tener conto del portata della pompa del bruciatore e prevedere un margine del 50% in più.
Caratteristiche tecniche : Aspirazione altezza max 4 m Aspirazione lunghezza max 8 m Ø tubo aspirazione e ritorno cisterna 8mm Pressione regolabile da 0,5 a 3 bar portata 270L/h Tensione : monofase 220 Volts Potenza 240W à 2800 giri/minuti Aspirazione e ritorno 1/4" Uscita di pressione 1/8" Per passaggio da bitubo a monotubo togliere la vite bypass situata nell'orifizio di ritorno poi tappare il ritorno NOTA : il gasolio entra in emulsione se l'altezza d'aspirazione supera i 4m e se la lunghezza del condotto è troppo importante, cosa che potrebbe causare la rottura del gruppo tramite aspirazione d'aria Il funzionamento consigliabile è di lavorare in pressione sul circuito e di situare il gruppo il più vicino possibile alla cisterna
